Pillérzsalu

Pillérzsalu szerepe a vasbeton pillérek kialakításában

A vasbeton pillérek az épületek legfontosabb teherhordó szerkezeti elemei, amelyek a felsőbb szintek, födémek és tetőszerkezetek terheit közvetlenül az alapokra vezetik le.

Pillérzsalu szerepe a vasbeton pillérek kialakításában

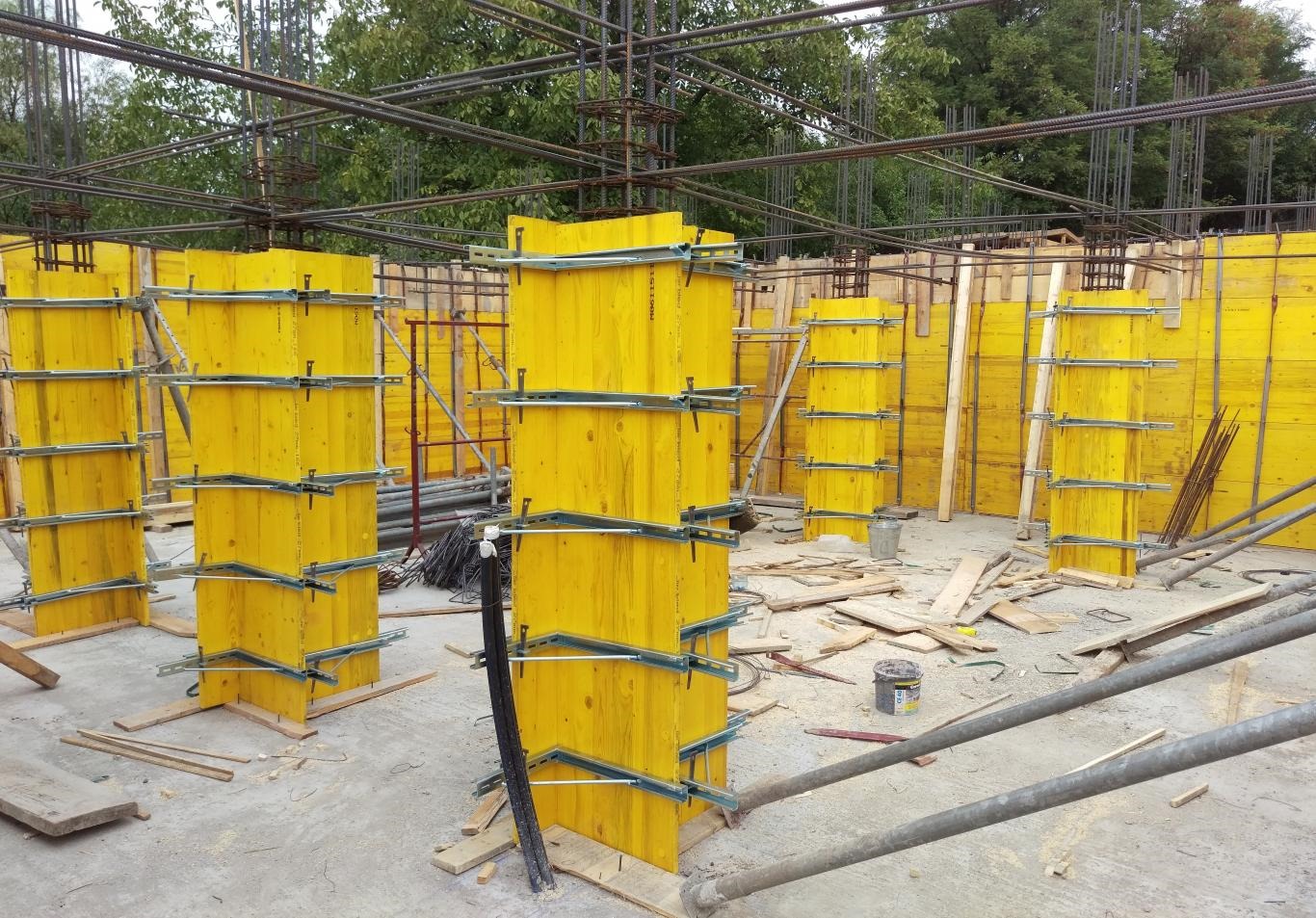

A vasbeton pillérek az épületek egyik legfontosabb teherhordó szerkezeti elemei, amelyek a felsőbb szintek, födémek és tetőszerkezetek terheit közvetlenül az alapokra vezetik le. A pillérzsalu feladata, hogy a betonozás idejére pontos, stabil és mérettartó formát biztosítson a pillér számára, ezáltal meghatározva annak végleges keresztmetszetét, geometriáját és felületi minőségét.

A pillérzsalu statikai jelentősége

A pillérek teherbírása nagymértékben függ a pontos keresztmetszettől és a vasalás megfelelő betonfedésétől. A pillérzsalu biztosítja, hogy a betonozás során a friss beton oldalnyomása ne deformálja a szerkezetet, így a pillér a tervezett méretekkel és egyenes vonalvezetéssel készüljön el. Ez különösen fontos több szintes épületeknél, ahol a pillérek méretpontossága közvetlen hatással van a felsőbb szerkezetek illeszkedésére.

Pontosság és geometriai kialakítás

A pillérzsalu segítségével a pillérek szabályos, derékszögű vagy egyéb előírt keresztmetszettel alakíthatók ki. A pontos zsaluzás megakadályozza az oldalirányú elmozdulást és az „elcsavarodást” betonozás közben, így a kész pillérek függőlegesek és egyenesek maradnak. Ez megkönnyíti a későbbi födém- és gerendacsatlakozások kivitelezését, valamint javítja az összképet és a kivitelezési minőséget.

A vasalás helyzetének biztosítása

A pillérzsalu nemcsak a beton formáját adja meg, hanem közvetetten a vasalás pontos helyzetét is rögzíti. A megfelelően kialakított zsaluzat segít abban, hogy a vasalás a betonozás teljes ideje alatt a tervezett pozícióban maradjon, biztosítva az előírt betonfedést. Ez alapvető feltétele a korrózió elleni védelemnek és a pillér hosszú távú tartósságának.

Felületi minőség és esztétika

A zsaluzat minősége jelentős hatással van a kész pillér felületére. A jól illesztett, stabil pillérzsalu egyenletes, sima betonfelületet eredményez, csökkentve az utólagos javítások, felületkiegyenlítések szükségességét. Ez különösen látszóbeton felületeknél vagy olyan szerkezeteknél előnyös, ahol a pillér végleges felületként jelenik meg.

Kivitelezési hatékonyság és ismételhetőség

A rendszerben alkalmazott pillérzsalu elemek lehetővé teszik a gyors és ismételhető kivitelezést. Az előre méretezhető elemekkel csökkenthető a helyszíni mérés és egyedi megoldások aránya, ami gyorsabb munkavégzést és kiszámíthatóbb kivitelezési folyamatot eredményez. Ez különösen nagyobb projekteknél jelent komoly előnyt.

Összegzés

A pillérzsalu alapvető szerepet tölt be a vasbeton pillérek kialakításában: biztosítja a pontos méreteket, a szerkezeti stabilitást, a vasalás megfelelő elhelyezését és a jó felületi minőséget. A szakszerűen megválasztott és helyesen alkalmazott pillérzsalu hozzájárul a tartós, biztonságos és kivitelezési szempontból kifogástalan vasbeton szerkezetek megvalósításához.

Pillérzsalu rendszer felépítése és fő elemei

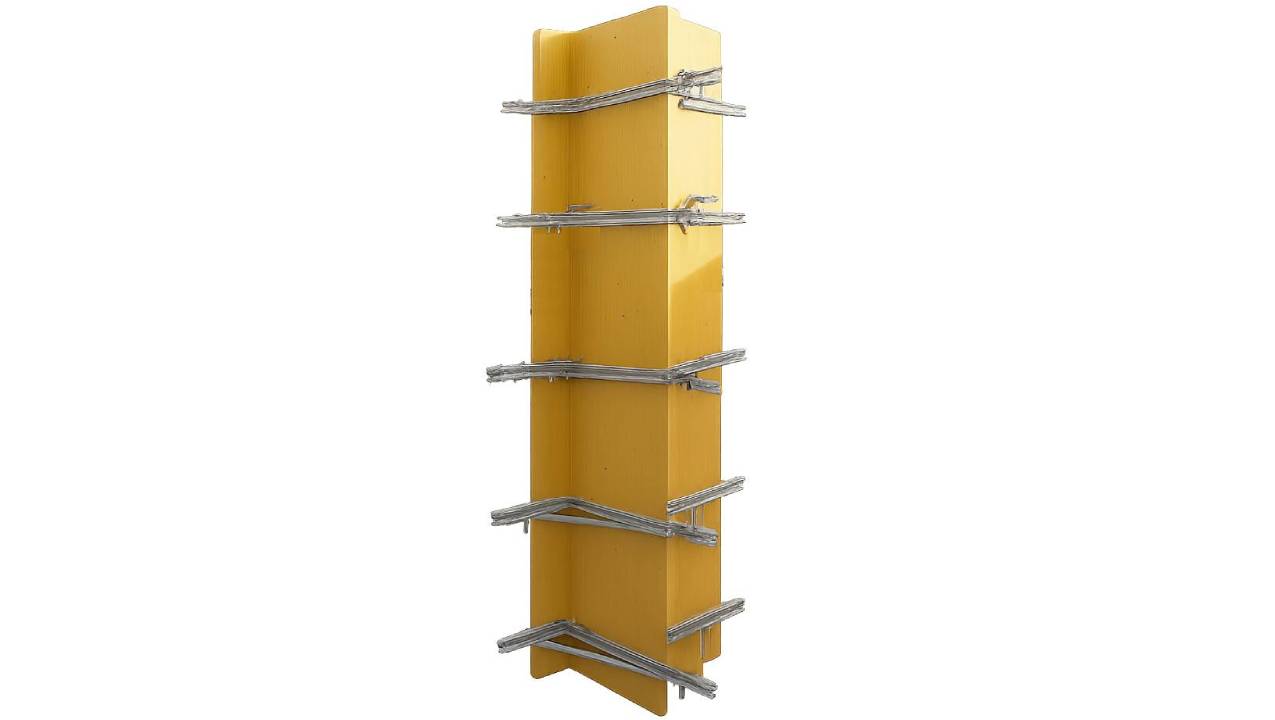

A pillérzsalu rendszer olyan előre kialakított, egymáshoz illeszkedő elemekből áll, amelyek célja az oszlopok gyors és pontos kivitelezése.

Pillérzsalu rendszer felépítése és fő elemei

A pillérzsalu rendszer olyan előre kialakított, egymáshoz illeszkedő elemekből áll, amelyek célja a vasbeton pillérek gyors és pontos kivitelezése. A rendszeresített felépítés lehetővé teszi, hogy a pillérek mérete, geometriája és felületi minősége megfeleljen a tervezési és kivitelezési elvárásoknak.

Zsalutáblák mint alapelemek

A pillérzsalu alapját a zsalutáblák adják, amelyek meghatározzák a pillér keresztmetszetét és magasságát. Ezek az elemek biztosítják a friss beton számára a megfelelő formát, miközben elegendő merevséget nyújtanak a betonozás és tömörítés során fellépő oldalirányú terhelésekkel szemben.

Kengyel szerepe

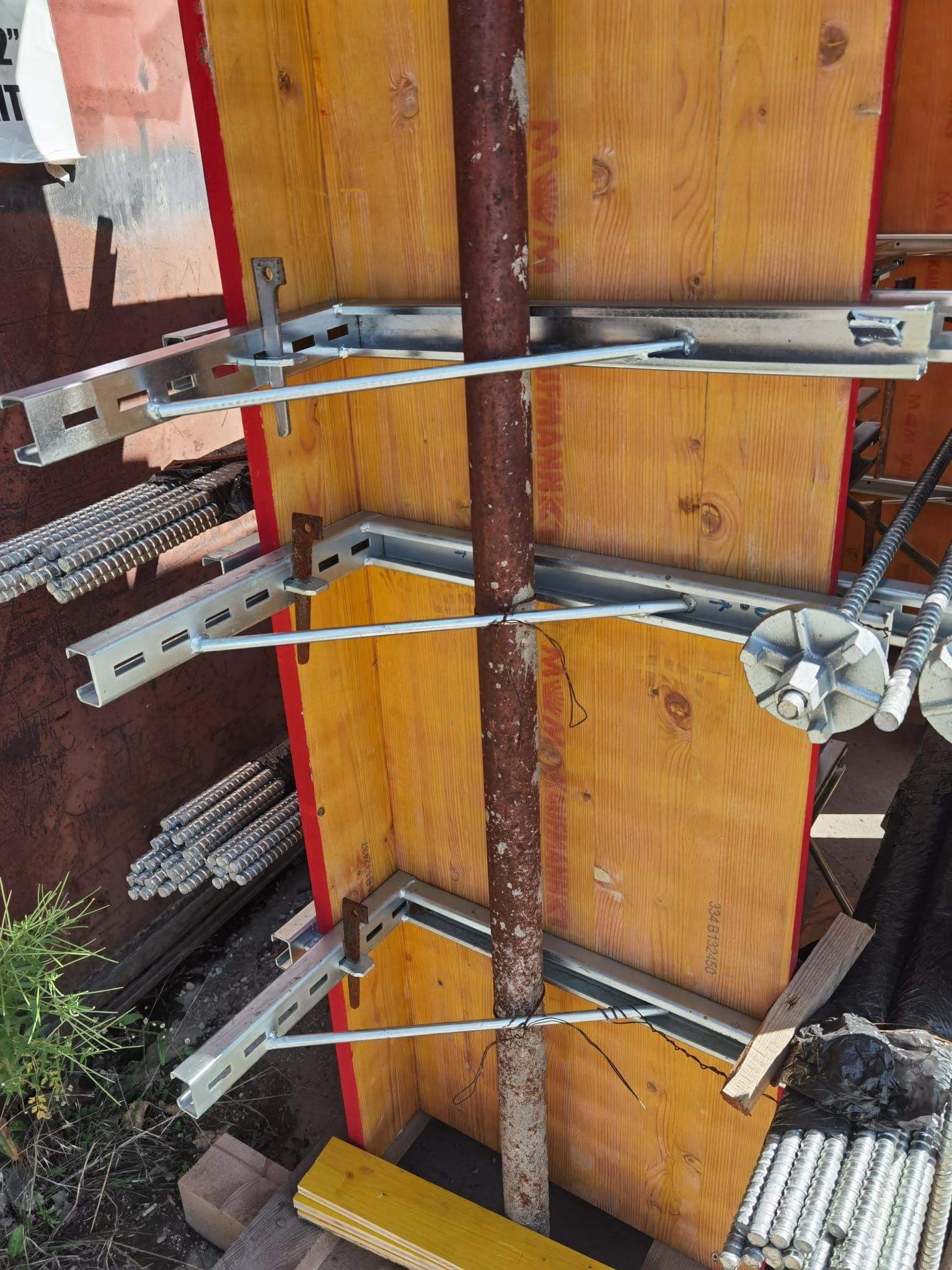

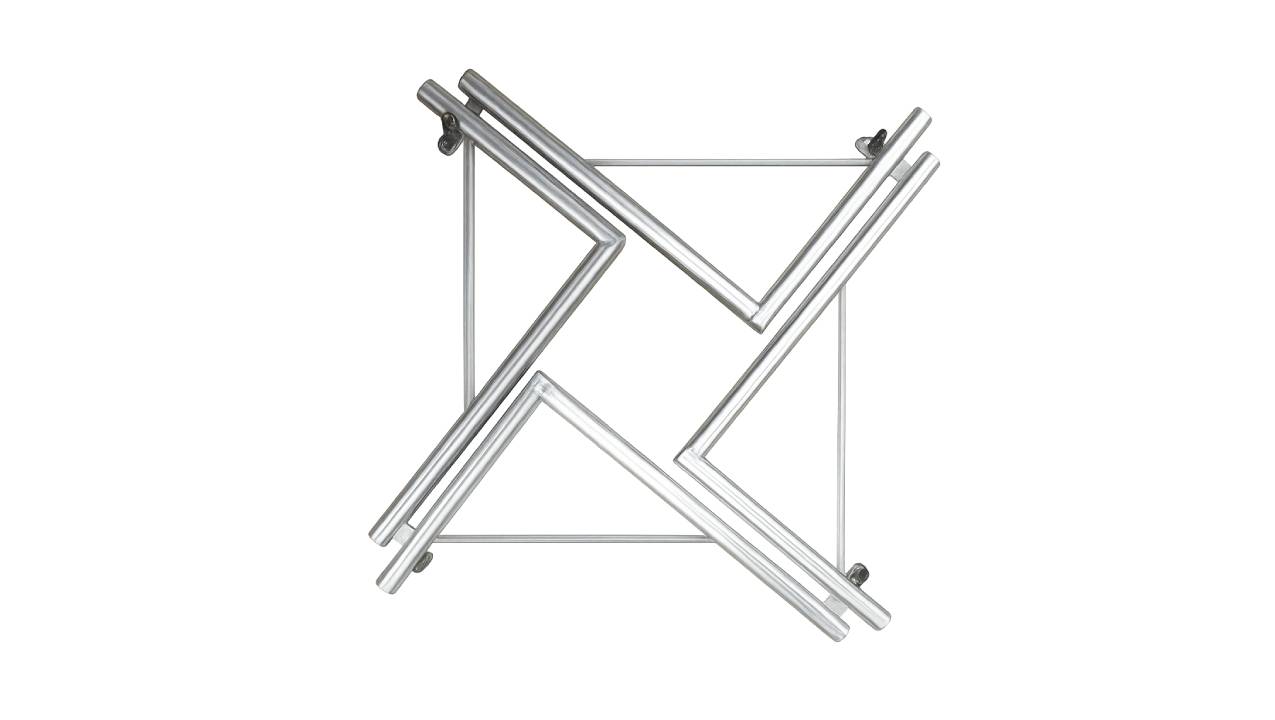

Kengyel feladata a zsaluzat pontos szélességének megtartása. Segítségükkel biztosítható, hogy a pillér keresztmetszete a teljes magasság mentén azonos maradjon, és a zsalutáblák ne mozduljanak el a beton oldalnyomása hatására. A megfelelő kiosztású kengyelek hozzájárulnak a mérettartó és egyenes pillér kialakításához.

Rögzítőelemek és összefogás

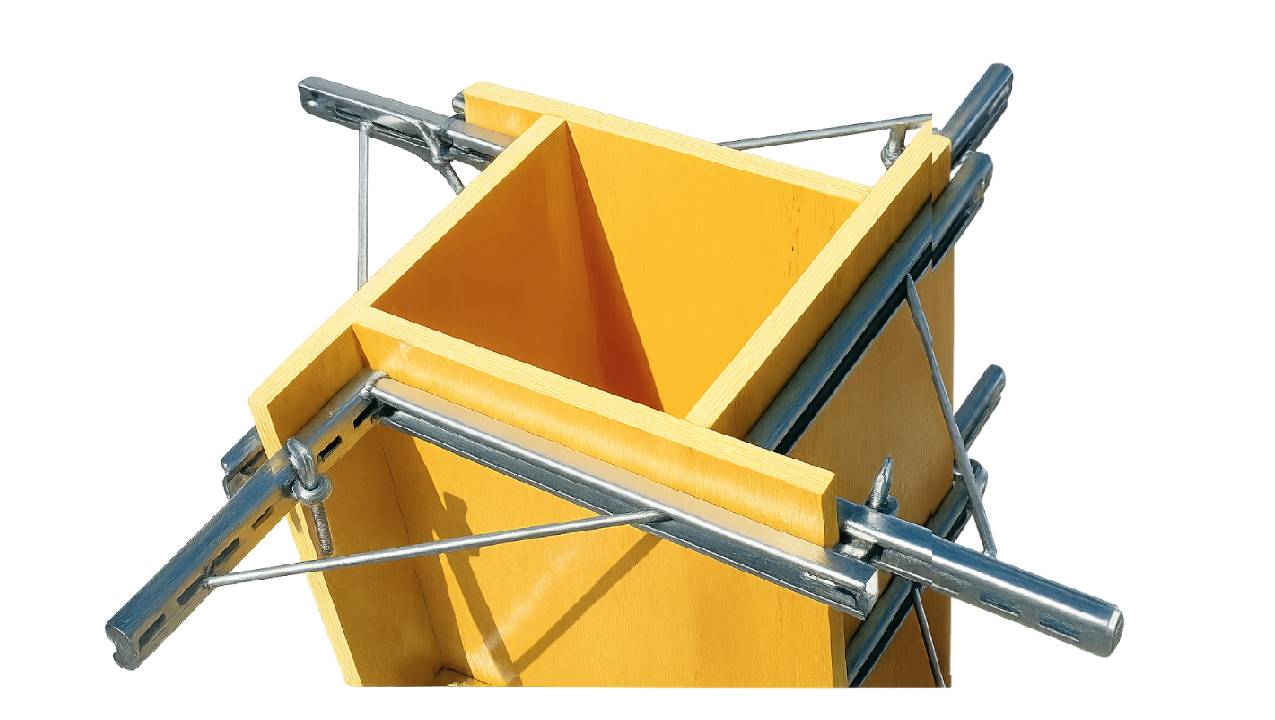

A pillérzsalu rendszer rögzítőelemei – például ékek – biztosítják a zsalutáblák feszes összefogását. Ezek az elemek lehetővé teszik a gyors szerelést és bontást, miközben a betonozás ideje alatt stabilan tartják a zsaluzatot. A pontos rögzítés kulcsfontosságú a deformációk elkerülése érdekében.

Rendszerszemléletű felépítés előnyei

A pillérzsalu rendszer előnye, hogy elemei egymással kompatibilisek, előre tervezhetők és többször felhasználhatók. Ez csökkenti a helyszíni egyedi megoldások szükségességét, gyorsítja a kivitelezést, és kiszámíthatóbbá teszi az anyagszükségletet és a munkafolyamatokat.

Gyakori kivitelezési hibák és azok elkerülése pillérzsalunál

A pillérzsalu szakszerű alkalmazása elengedhetetlen a mérettartó, egyenes és megfelelő teherbírású betonpillérek kialakításához.

Gyakori kivitelezési hibák és azok elkerülése pillérzsalunál

A pillérzsalu szakszerű alkalmazása elengedhetetlen a mérettartó, egyenes és megfelelő teherbírású vasbeton pillérek kialakításához. A kivitelezés során azonban gyakran előfordulnak olyan hibák, amelyek a pillér geometriai pontatlanságához, esztétikai problémákhoz vagy akár statikai kockázatokhoz is vezethetnek. Ezek megfelelő előkészítéssel és odafigyeléssel hatékonyan elkerülhetők.

Nem megfelelő mennyiségű gyűrű (kengyel) alkalmazása

Az egyik leggyakoribb kivitelezési hiba, hogy a pillérzsaluhoz nem használnak elegendő gyűrűt. Ilyenkor a friss beton oldalirányú nyomása szétfeszíti a zsaluzatot, aminek következtében a pillér „hasas” lesz, keresztmetszete megváltozik, és elveszíti az egyenes vonalvezetését. Ez nemcsak esztétikai hiba, hanem a teherbírást is kedvezőtlenül befolyásolhatja. A hiba elkerüléséhez a gyűrűk kiosztását mindig a pillér magasságához és keresztmetszetéhez kell igazítani.

Pontatlan függőleges beállítás

Ha a pillérzsalu nem pontosan függőleges helyzetben kerül rögzítésre, a kész pillér megdőlhet, ami később nehezen korrigálható. A beállítást minden esetben több irányból ellenőrizni kell, különösen magasabb pillérek esetén.

Nem megfelelő betonozási technológia

A túl gyors betonozás vagy a túl intenzív vibrálás jelentősen növeli a zsaluzatra ható oldalnyomást. Ez különösen akkor problémás, ha a zsaluzat gyűrűzése vagy rögzítése nem megfelelő. A betonozást ezért szakaszosan, egyenletesen kell végezni, a tömörítést pedig körültekintően szükséges alkalmazni.

Összegzés

A pillérzsaluzás során a leggyakoribb hibák a nem megfelelő gyűrűzésből, rögzítésből és betonozási technikából adódnak. Ezek tudatos tervezéssel, a megfelelő számú gyűrű alkalmazásával és körültekintő kivitelezéssel elkerülhetők, így biztosítható a pontos, egyenes és tartós vasbeton pillér kialakítása.

Pillérzsalu megtámasztása

Pillérzsalu megfelelő megtámasztása alapvető feltétele a pontos, függőleges és stabil pillér kialakításának.

Pillérzsalu megtámasztása

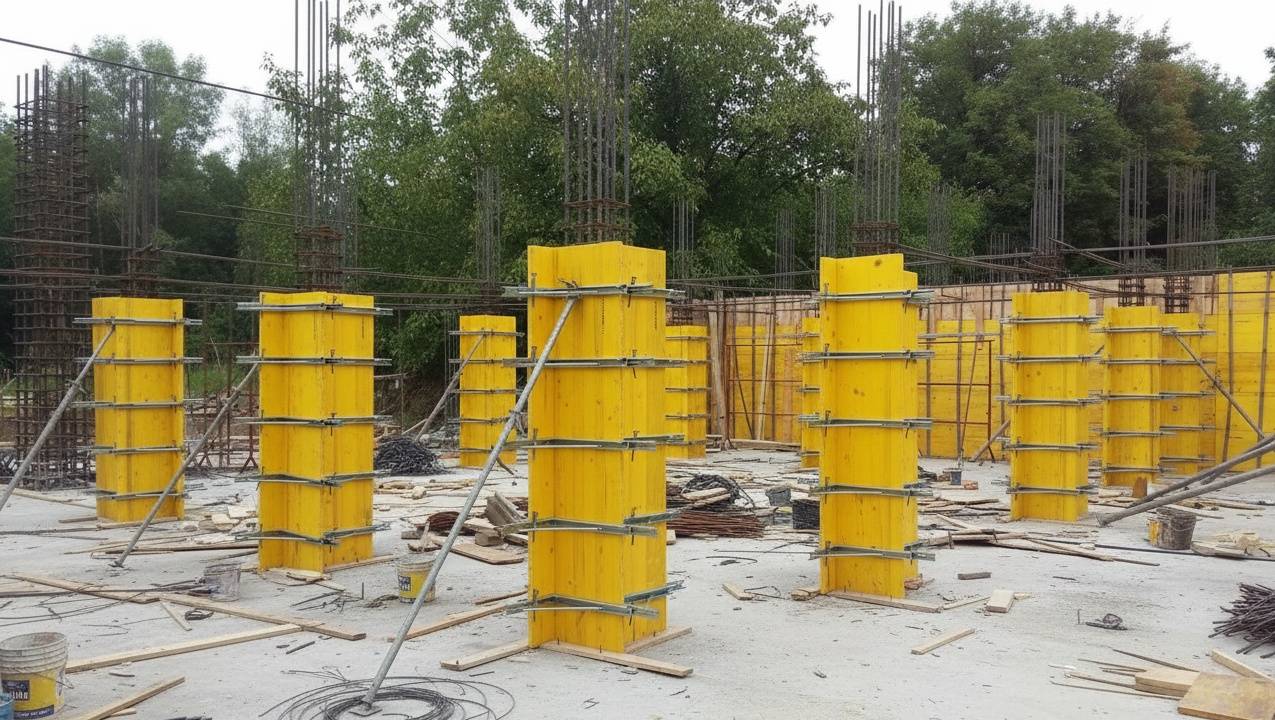

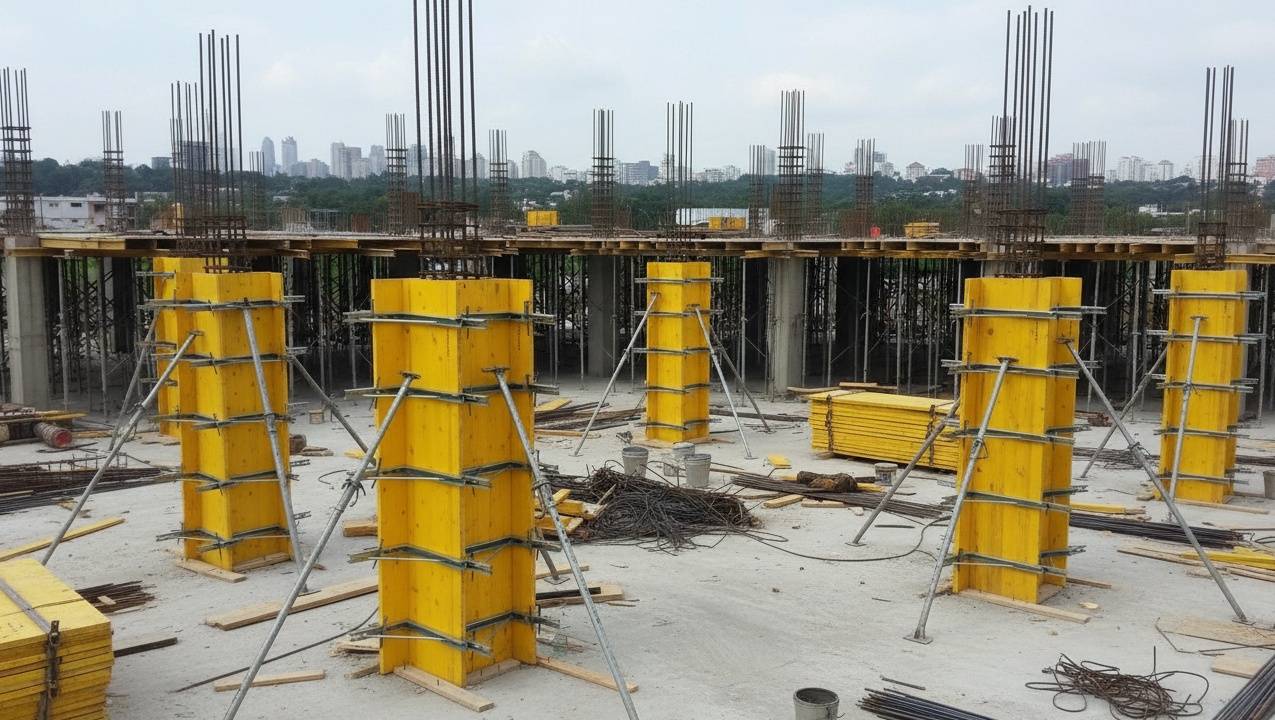

A pillérzsalu megfelelő megtámasztása alapvető feltétele a pontos, függőleges és stabil pillér kialakításának. A megtámasztás feladata, hogy a zsaluzatot a betonozás és tömörítés teljes időtartama alatt rögzített helyzetben tartsa, megakadályozva az elmozdulást vagy megdőlést.

Megtámasztás dönthető zsalutámasszal

A pillérzsalu megtámasztása megoldható kifejezetten erre a célra kialakított dönthető zsalutámasszal, amely gyors és precíz beállítást tesz lehetővé. Ez a megoldás különösen akkor előnyös, ha gyakori szögállításra és finombeállításra van szükség.

Költséghatékony alternatív megoldás

Kedvezőbb árú megoldásként a pillérzsalu hagyományos zsalutámasszal is biztonságosan megtámasztható, kiegészítve 1 vagy 2 db dönthető menetorsós talppal. Ez a kombináció megfelelő stabilitást biztosít, miközben csökkenti a speciális kiegészítők iránti igényt.

Dönthető menetorsós talp alkalmazása 45°-os szögnél

Amennyiben a zsalutámasz 45°-os szögben kerül elhelyezésre, elegendő 1 db dönthető menetorsós talp alkalmazása. Ebben az esetben a talpat a zsalutámasz egyik végébe kell behelyezni, így biztosítható a megfelelő felfekvés és terhelésátadás.

Megtámasztás eltérő szögállás esetén

Ha a támasztás szöge eltér a 45°-tól, a stabil rögzítés érdekében 2 db dönthető menetorsós talp alkalmazása szükséges. Ez lehetővé teszi, hogy a zsalutámasz mindkét végén megfelelő szögállás és felfekvés alakuljon ki, ezáltal a pillérzsalu a betonozás során is biztonságosan megtartsa a beállított pozícióját.
